LostVape Orion QUEST その2(パネル脱着)

にほんブログ村 健康ブログ 電子たばこへ
にほんブログ村ポチって頂けると幸いです。

LostVape Orion QUEST



前回に続きOrion QUESTの記事ですが今回はパネルの外し方になります。

尚、分解作業等が発生しますので、保証等が受けられなくなると思います、毎度の注意で申し訳ありませんが、自己責任にて作業をして下さい、当ブログを参照して発生した不具合、事故等一切責任取れません。

「分解作業等」に不安がある方は、作業しないかもっと詳しく載せているブログを探すなりして下さい。



f:id:takureon:20190401093522j:plain

f:id:takureon:20190401093516j:plain


 *こんなん作れます。







 作業前に

パネルを外すのに特殊工具が1つ必要になります、トルクスドライバーのT5になります、ホームセンターでも購入できますが、楽天・アマゾンでも購入できます、Y字のネジがサイドを固定するのに使用されていますが、パネルの脱着には影響ありません。

ドライバー単品で購入でも良いですが、ドライバーセットが有ると携帯・ゲーム機などをバラす際にも使えますので便利ですよ。



f:id:takureon:20190327110240j:plain

作業開始



外すネジは下側の2個

f:id:takureon:20190330204138j:image

これです、小さいネジ(星型に限らず)はすぐにナメるので注意しながら作業して下さい、本体をまっすぐに立て、ドライバーをネジに押し付ける力8:回す力2位のイメージで回します。



外すとココが取れます(外したネジ小さいので無くさない様に注意、ペットボトルの蓋の中などに入れとくと見失いません。)

f:id:takureon:20190330204229j:plain

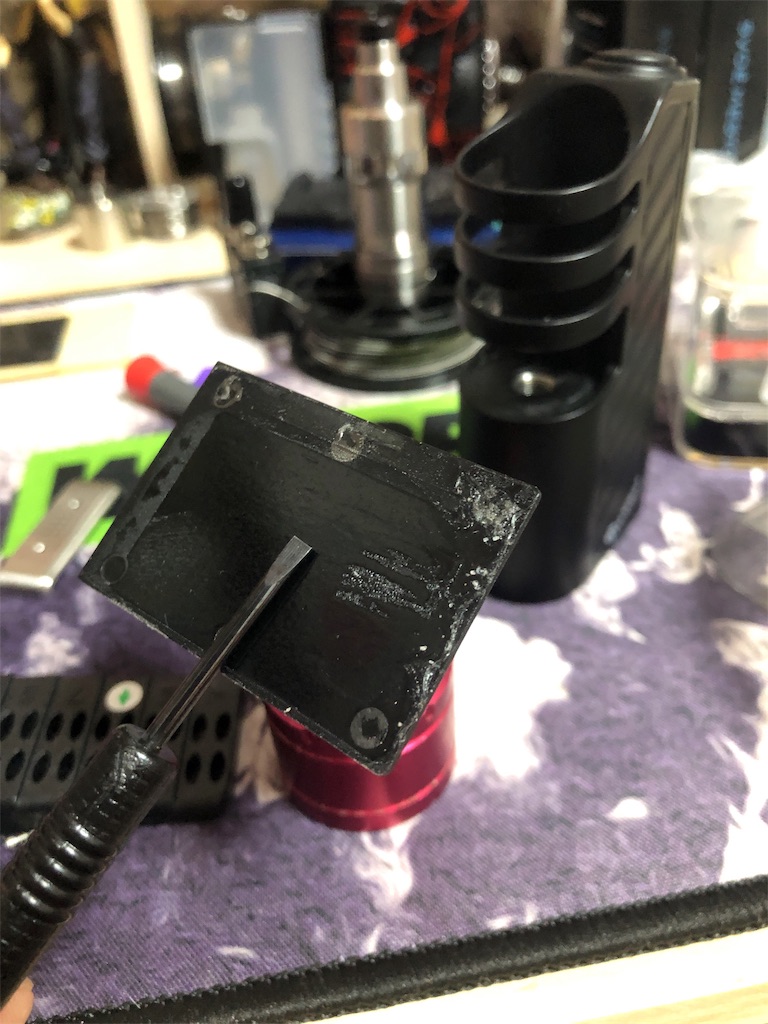

隙間にマイナスを差し込み少しこじると

f:id:takureon:20190330204437j:plain
f:id:takureon:20190330204507j:plain

外れます、両面テープ?で固定されているだけですのでそこまで力入れなくても剥がれます、パネルの下にすぐバッテリーがありますのであまりグリグリしない様にしましょう。

f:id:takureon:20190401101909j:plain


剥がした後は、レジンでオリジナルパネルを作って交換したり、透明の板(アクリル板等)をカット、印刷した紙を挟んで簡単痛MODを作ったり出来ますね。





f:id:takureon:20190330204729j:image

純正パネルの厚みが約1.2mmですので2.0mmのアクリル板ですと出っ張ります、0.5mmを重ねるか1.0~1.5mmの厚みのを使用すると良い感じになると。



f:id:takureon:20190401094004j:plain

これを

f:id:takureon:20190401093508j:plain

こうして

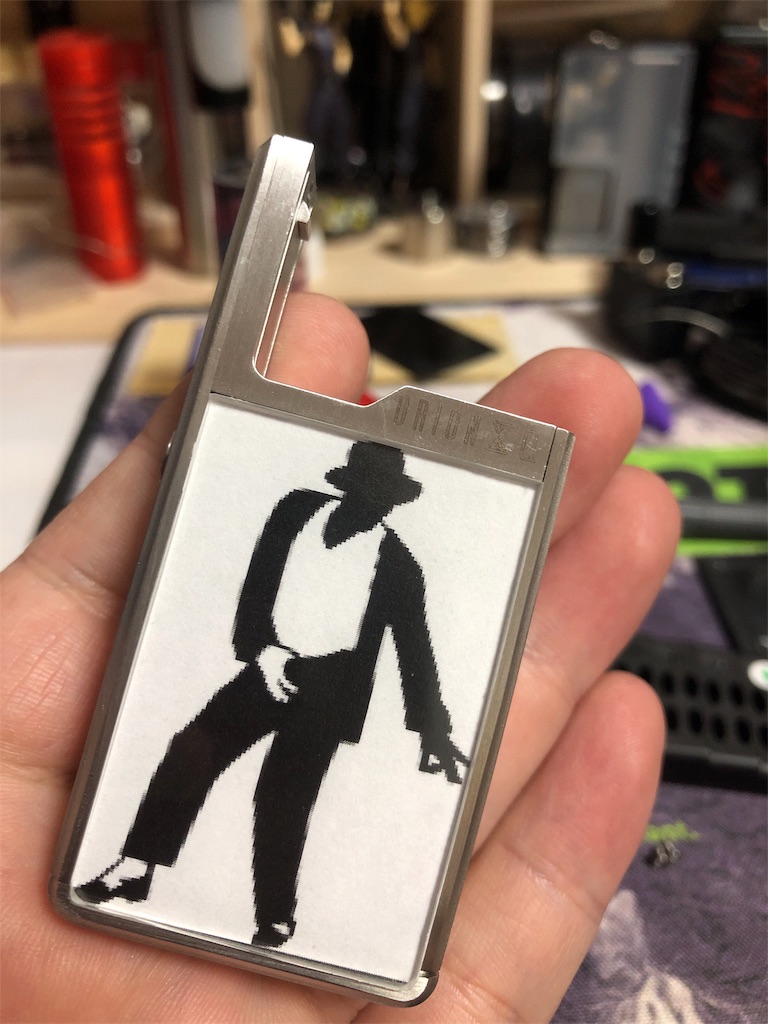

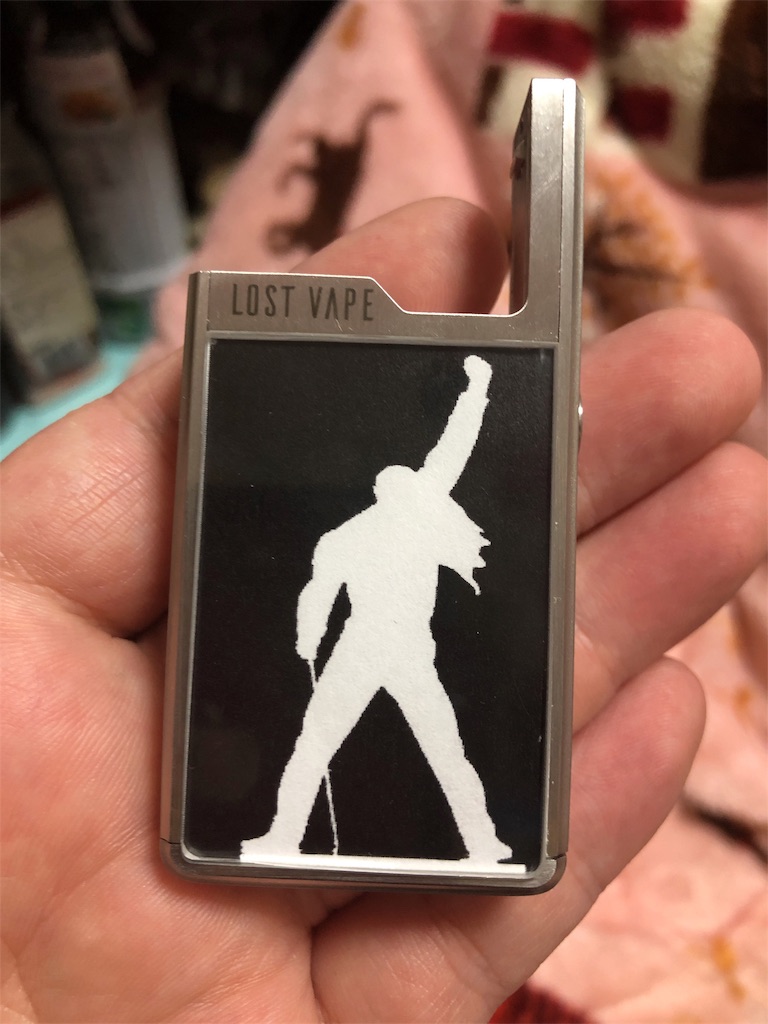

f:id:takureon:20190401093516j:plain
f:id:takureon:20190401093522j:plain

こう。



Orionも簡単痛MOD(画像はフレディーとマイコーですがw)のベースとして優秀ですね、クリアパネルが無いので自作しないといけないのがちょっとネックではありますが。
